01 — Introducción
Una máquina recreativa construida desde cero
Este proyecto consiste en el diseño y construcción de una máquina recreativa tipo bartop utilizando una Raspberry Pi 4 como unidad central. El objetivo era crear una máquina funcional aprovechando componentes reciclados y material disponible.
Para el diseño se emplearon herramientas como LibreCalc para planos técnicos, SketchUp y Blender para los modelos 3D. El sistema operativo elegido para la emulación es Batocera v40.
02 — Materiales
Listado de componentes
| Artículo | Precio |
|---|---|
| Raspberry Pi 4 | 60,00 € |
| Fuente de alimentación | 14,00 € |
| Regulador voltaje 12V a 5V | 2,60 € |
| Placa controlador LCD | 13,00 € |
| Pantalla 15,6" (portátil) RECICLADA | — |
| Amplificador | 7,48 € |
| Altavoces × 2 uds | 10,00 € |
| Pulsadores Sanwa × 8 uds | 14,00 € |
| Palanca Sanwa | 30,00 € |
| Cable terminal × 8 | 1,00 € |
| Pulsador (coin) | 5,00 € |
| Pulsadores (start, select, reset, on) | 9,00 € |
| Controlador USB | 5,00 € |
| Cables varios (jack, HDMI, USB-C, etc.) | 12,00 € |
| Madera RECICLADA | — |
| Conector AC | 3,50 € |
| Pegatinas | 15,00 € |
| Importe total (aprox.) | 201,58 € |
03 — Desarrollo

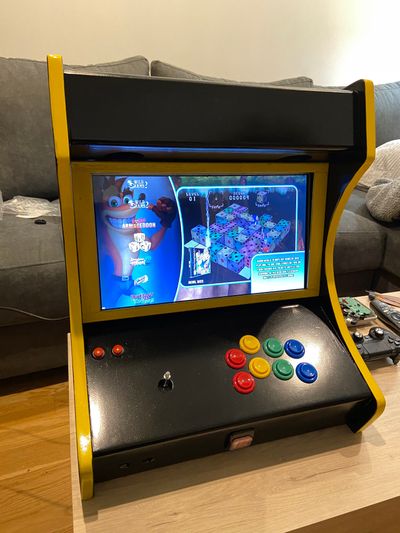

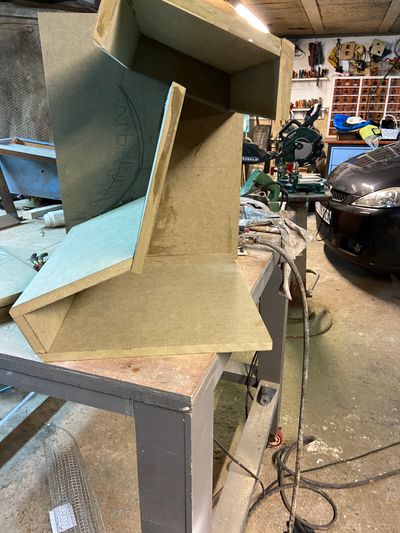

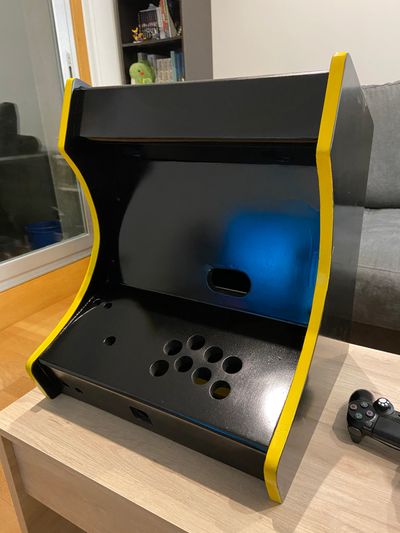

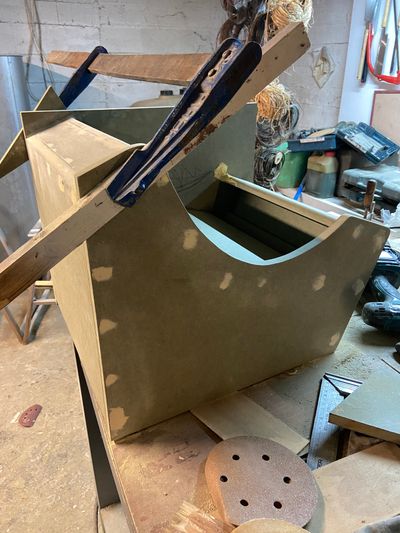

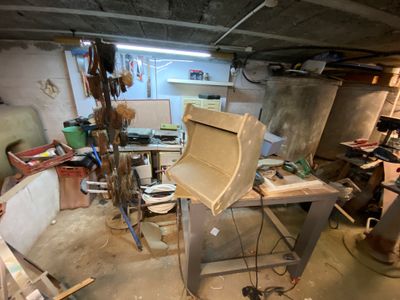

Proceso de construcción
04 — Galería

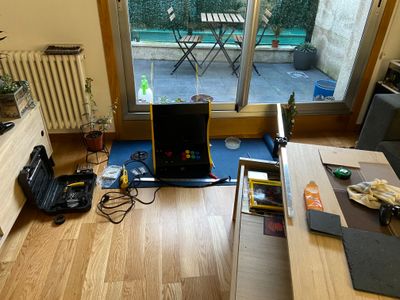

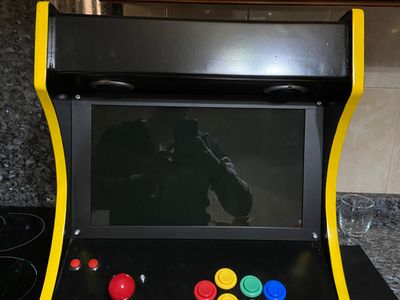

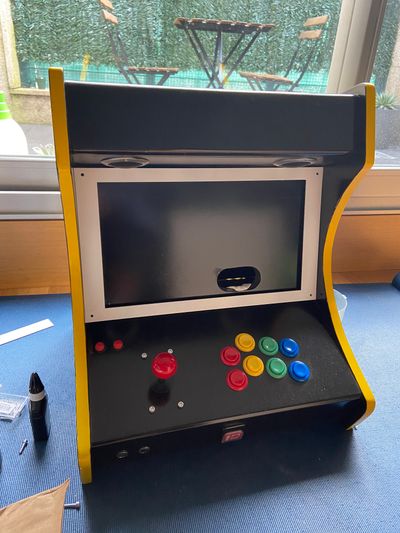

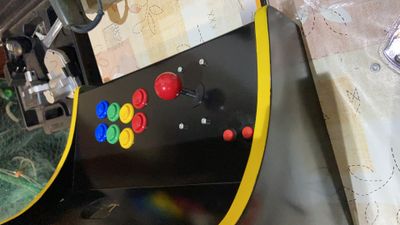

Fotos del proyecto
05 — Planos

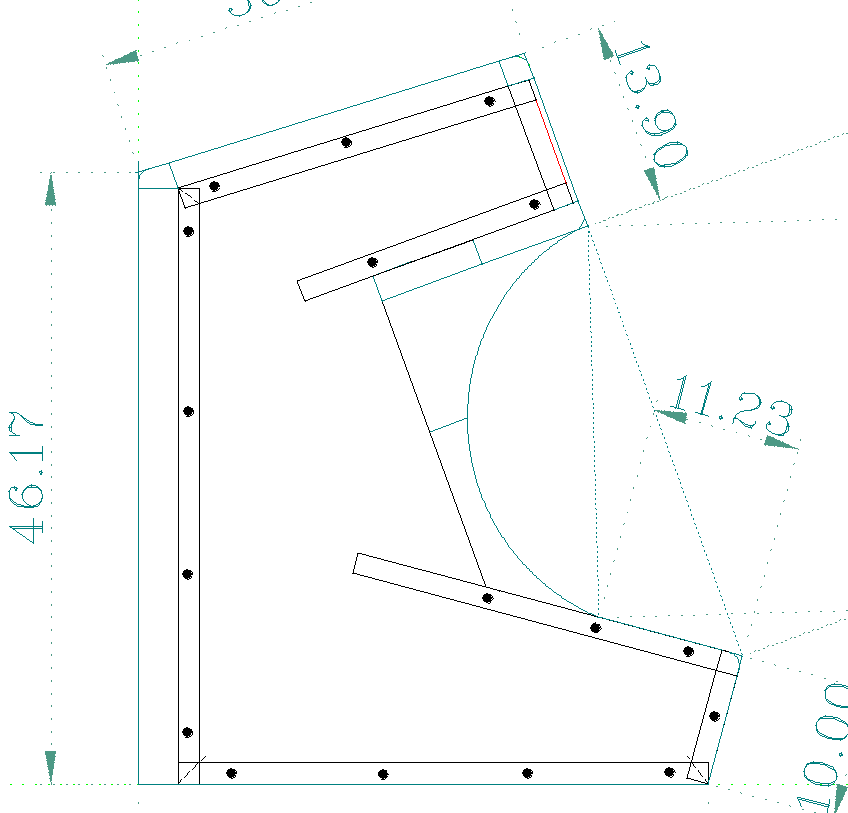

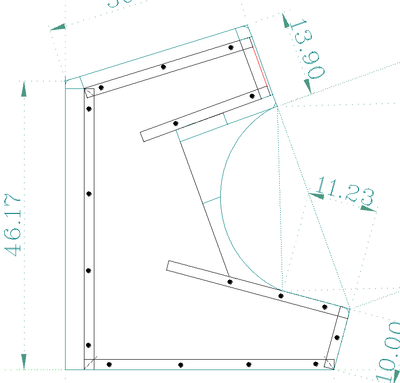

Diseño técnico
06 — Circuito
Diagrama electrónico

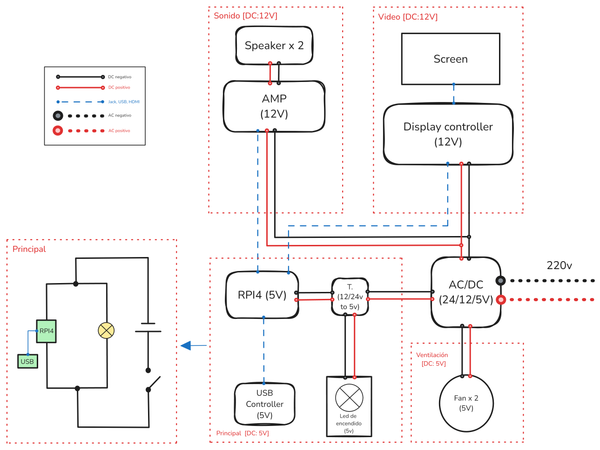

Esquema de conexiones
Diagrama con las conexiones de todos los componentes: Raspberry Pi 4, placa controlador LCD, amplificador de audio, pulsadores Sanwa, palanca y sistema de alimentación.
07 — Herramientas
Aplicaciones utilizadas
LibreCalc
Planos y cálculos
SketchUp
Modelado 3D
Blender
Render 3D
Batocera v40
Sistema arcade
